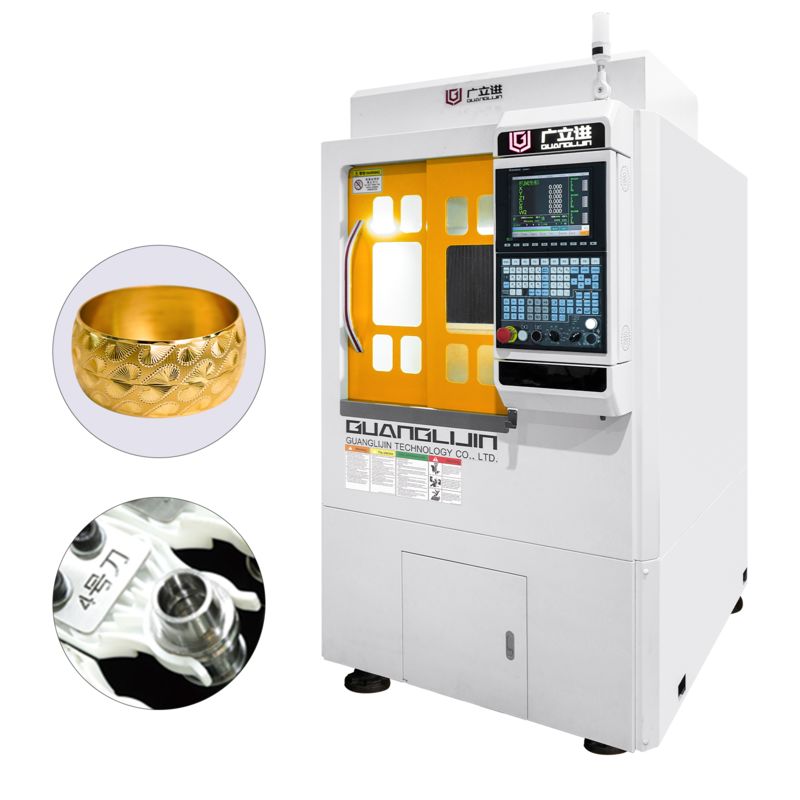

Индивидуальные кольца (мужские/женские), браслеты, гравировка парных колец и другие изделия ЧПУ
Прецизионное мастерство на микронном уровне
► Сверхтонкая гравировка 0,01 мм: Инициалы, коды любви, мотивы отпечатков пальцев — тонкие, как волос.
► Технология 3D-рельефа: Реалистичные портреты, искусство созвездий, символы пар — превращение ювелирных изделий в коллекционное искусство.
Одна машина, все сценарии
► Гравировка на изогнутой поверхности 360°: Текст на внутренней стороне кольца без повреждения изгибов; бесшовные узоры на браслетах.
► Мастерство работы с твердыми материалами: Золото/серебро/платина/титановая сталь — мгновенная смена приспособлений; безупречные вырезы подвесок.
Промышленная мощь, мастерство уровня ремесленника
► Полировка зеркала 20 000 об/мин: Высокомощный шпиндель + интеллектуальное охлаждение — исключает вторичную обработку.
► Полная автоматизация: Автоматическая смена инструмента → интеллектуальная гравировка → прецизионная обработка краев — выход годной продукции 99,9%.
Почему ювелиры выбирают нас?
ЭКОНОМИЯ
▸ 1 машина = Гравировальный станок + Полировальный станок + Резак (↓60% затрат на рабочую силу)
БЫСТРО
▸ Одновременная гравировка двух парных колец — повышение эффективности на 200%
СТАБИЛЬНОСТЬ
▸ Круглосуточное непрерывное производство — отклонение по точности <0,005 мм
Технические параметры:
| № |
Элемент |
Детали |
| 1 |
Редуктор оси B |
Alpha, Германия |
Номинальный крутящий момент 88,9 Нм,
Мгновенный макс. крутящий момент 312 Нм,
Номинальная скорость 43 об/мин, макс. скорость 85 об/мин |
| 2 |
Двигатель оси C |
скорость 2500 об/мин |
номинальный крутящий момент 15 Нм |
| 3 |
Редуктор оси W |
Alpha, Германия |
Номинальный крутящий момент 88,9 Нм,
Мгновенный макс. крутящий момент 312 Нм,
Номинальная скорость 43 об/мин, макс. скорость 85 об/мин |
| 4 |
Ось Z2 |
Rexroth, Германия |
Повторяемость: +/-0,005 мм |
| 5 |
8-я ось |
горизонтальный шпиндель |
Держатель инструмента ISO10 |
| 6 |
9-я ось |
вертикальный шпиндель |
Держатель инструмента HSK E32 |
| 7 |
Компоненты трансмиссии |
Rexroth, Германия |
Повторяемость: +/-0,005 мм |
| 8 |
Управление |
Система SYNTEC |
Панель управления с экраном 220MA-10,4 дюйма,
макс. расширение 600 мм по ширине с левой стороны |
| 9 |
Серводвигатель |
|
400 Вт/750 Вт |
| 10 |
Вертикальный шпиндель |
электрический |
3,7 кВт, макс. скорость 40000 об/мин
водяное охлаждение с сигнализацией потока |
| 11 |
Горизонтальный шпиндель |
электрический |
2,5 кВт, макс. скорость 60000 об/мин
водяное охлаждение с сигнализацией потока |
| 12 |
Магазин инструментов |
сервопривод |
20 инструментов для вертикального шпинделя (16 гравировальных + 4 токарных),
12 инструментов для горизонтального шпинделя |
| 13 |
Держатель инструмента |
|
ISO20 |
| 14 |
Цанговый патрон |
|
ER-16, ER-11 |
| 15 |
Смазка |
|
Автоматическая смазка по времени |
| 16 |
Плоскостность рабочей поверхности |
|
+/-0,005 мм |
| 17 |
Ход оси X |
|
500 мм |
| 18 |
Ход оси Y |
|
130 мм |
| 19 |
Ход оси Z1 |
|
190 мм |
| 20 |
Ход оси Z2 |
|
140 мм |
| 21 |
Вес корпуса |
|
2,0 тонны |
| 22 |
Передняя дверь |
|
раздвижная дверь |
| 23 |
Размеры (мм) |
основной корпус |
1150 ширина*1130 глубина*2100 высота |
| 24 |
Требования к питанию |
трехфазное |
380 В/50 Гц |
Поддержка и услуги:
Техническая поддержка
Установка
Обучение
Техническое обслуживание
Устранение неполадок
Обновление программного обеспечения
Упаковка и доставка:
Фумигированный деревянный ящик морем или воздухом
FAQ:
В: Вы дилер или производитель?
О: Мы, Guanglijin, являемся производителем станков CAD/CAM CNC с более чем 20-летним опытом.
В: Откуда вы?
О: Мы из Шэньчжэня, Китай, одного из самых креативных городов мира.
В: Предоставляете ли вы поддержку или обслуживание за рубежом?
О: Да, у нас есть команда технических специалистов, которая может выезжать за границу для оказания глобальных услуг и поддержки.
В: Есть ли у этой машины какие-либо сертификаты?
О: Наши станки сертифицированы CE.
