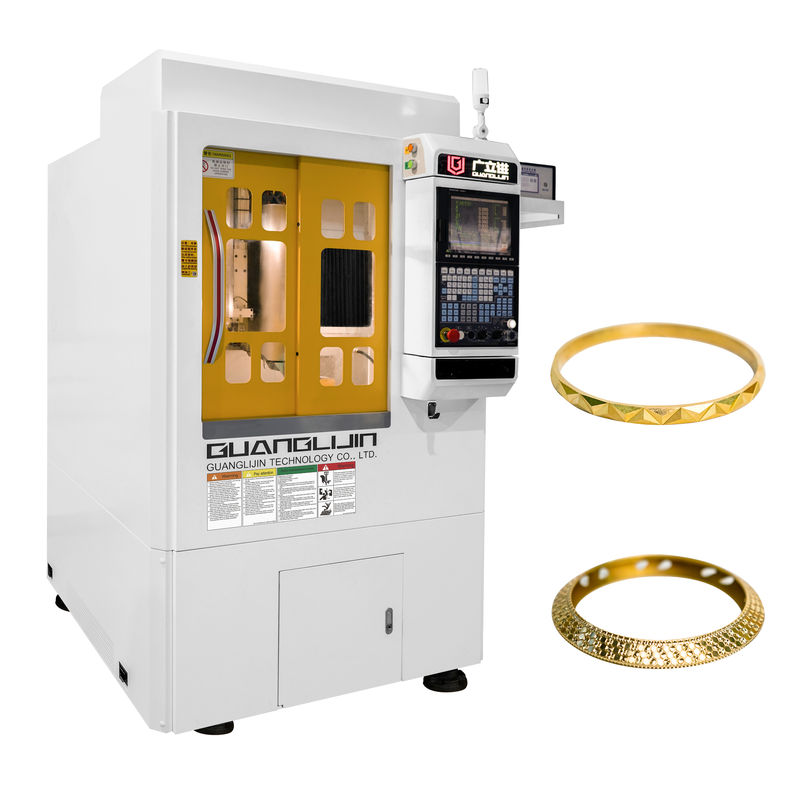

G11-550 Вертикальная и горизонтальная двойная машина для гравировки и фрезерной партии
Описание продукта:
Высококачественная ювелирная машина
Разработанная для исключительно сложного и сложного мастерства, эта высококачественная ювелирная машина оснащена высокоскоростным,электрический шпиндель с высоким крутящим моментом, известный своей сверхстабильной работой и исключительной точностьюЭтот основной компонент обеспечивает как мощную мощность, так и точность на микроном уровне на протяжении всей обработки.
Оборудование поддерживает7-осевое одновременное движение, интегрированный сАвтоматический переменчик инструментов с двумя инструментамиивозможности многоугольной одновременной гравировки/фрезернойЭта синергия позволяет очень гибко, эффективно и комплексно обрабатывать сложные конструкции в 3D, значительно расширяя возможности проектирования.
Под управлением:Интеллектуальное программное обеспечение Гуанджин, система раскрывает неограниченный потенциал для художественного выражения и технических инноваций в производстве ювелирных изделий.высочайшее качествоиноваторские проекты, это переопределяет границы изготовления ювелирных изделий.
Технические параметры:
| Нет, нет, нет. |
Положение |
Подробная информация |
| 1 |
Редуктор оси В |
Альфа, Германия |
Номинальный крутящий момент 12,7 Нм, максимальный моментальный крутящий момент 44,6 Нм,
номинальная скорость 300 оборотов в минуту, максимальная скорость 600 оборотов в минуту |
| 2 |
Двигатель оси С |
|
Скорость 2500 оборотов в минуту номинальный крутящий момент 15N.m |
| 3 |
Редуктор оси W |
Альфа, Германия |
Номинальный крутящий момент 88,9 Н.м., максимальный моментальный крутящий момент 312 Н.м.,
номинальная скорость 43 оборота в минуту, максимальная скорость 85 оборотов в минуту |
| 4 |
Ось Z2 |
Рексрот, Германия |
Повторяемость: +/- 0,003 мм |
| 5 |
8-я ось |
горизонтальный шпиндель |
ISO10 держатель инструмента |
| 6 |
9-я ось |
вертикальный шпиндель |
ISO20 держатель инструмента |
| 7 |
Компоненты трансмиссии |
Рексрот, Германия |
Повторяемость: +/- 0,005 мм |
| 8 |
Операция |
Система SYNTEC |
Коробка управления с экраном размером 220 МБ - 10,4 дюйма,
Максимальная ширина 600 мм на левой стороне |
| 9 |
Сервомотор |
|
200 / 400 / 750 Вт |
| 10 |
Вертикальный шпиндель |
электрический |
30,7 кВт, максимальная скорость 40000 оборотов в минуту охлаждение водой с сигнализацией о потоке |
| 11 |
Горизонтальный шпиндель |
электрический |
2.5кВт, максимальная скорость 60000 оборотов в минуту охлаждение водой с сигнализацией о потоке |
| 12 |
Журнал для инструментов |
Сервопривод |
10 инструментов для вертикального шпинделя
7 инструментов для горизонтального шпинделя |
| 13 |
Держатель инструмента |
|
ISO 20 |
| 14 |
Кольцевая колка |
|
ER-16, ER-11 |
| 15 |
Смазка |
|
Время автоматического смазки |
| 16 |
Рабочая плоскость |
|
+/- 0,005 мм |
| 17 |
Ход по оси Х |
|
500 мм |
| 18 |
Движение по оси Y |
|
130 мм |
| 19 |
Движение оси Z1 |
|
190 мм |
| 20 |
Движение оси Z2 |
|
140 мм |
| 21 |
Масса тела |
|
2.0 тонн |
| 22 |
Входная дверь |
|
Сдвижные двери |
| 23 |
Диапазон (мм) |
главный корпус |
Ширина 1150*глубина 1130*высота 2100 |
| 24 |
Потребность в энергии |
трехфазный |
380В/50Гц |
Поддержка и услуги:
Техническая поддержка
Установка
Обучение
Услуги по обслуживанию
Устранение неполадок
Обновление программного обеспечения
Упаковка и перевозка:
Фумигация деревянного корпуса морским или воздушным транспортом
Часто задаваемые вопросы
Вот ответы на часто задаваемые вопросы о вертикальной и горизонтальной двойной шпиндельной гравировке и фрезерной партии комбинации машины G11-550 от guanglijin:
Вопрос: Как называется эта ювелирная машина?
Ответ: торговая марка этой ювелирной машины - Гуанлидзин.
Вопрос: Какой номер модели этой ювелирной машины?
Ответ: Номер модели этой машины для изготовления ювелирных изделий - вертикальная и горизонтальная двойная шпиндельная гравировка и фрезерная партия комбинированной машины G11-550.
В: Где производится эта машина для изготовления ювелирных изделий?
Ответ: Эта машина для изготовления ювелирных изделий изготовлена в Шэньчжэне, Китай. Адрес: 101/F и 201/F, Здание27, Научно-технологический парк Лянчуан, 21 BulanRoad, деревня Xialilang, улица Нанван.
