Особенности продукта:

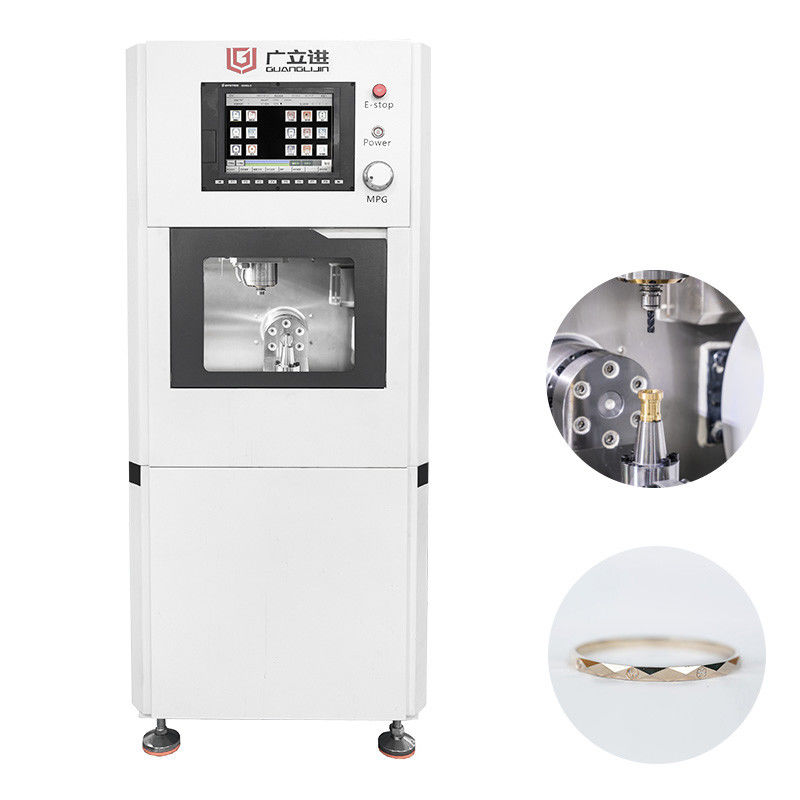

Эта высокопроизводительная машина для производства ювелирных изделий предназначена для прецизионной обработки небольших, сложных деталей, обеспечивая исключительную точность, стабильность и эффективность.
Основные характеристики
Специализированный дизайн
Оптимизировано для обработки драгоценных металлов с коэффициентом использования материала более 99,95%
Идеально подходит для прецизионной обработки золота, платины и других драгоценных металлов
Выдающиеся механические характеристики
Монолитная конструкция из чугуна обеспечивает виброгашение и долговременную точность
Оси 4/5 оснащены японскими прецизионными редукторами (точность позиционирования ±0,003 мм)
Немецкие шарико-винтовые пары и линейные направляющие Rexroth для превосходного управления движением
Интеллектуальная система обработки
Интеллектуальная система управления Lenake
10,4-дюймовый промышленный сенсорный экран для удобной работы
Полностью закрытый сервоприводный магазин инструментов (12 станций) со сменой инструмента за 5-6 секунд
Технические характеристики
Скорость шпинделя: 60 000 об/мин (с водяным охлаждением)
Точность позиционирования: ±0,005 мм
Рабочий ход: X-220 мм / Y-105 мм / Z-115 мм
Габариты станка: 620×740×1520 мм (Ш×Г×В)
Применение
Производство ювелирных изделий (кольца, подвески, браслеты и т. д.)
Прецизионные компоненты из драгоценных металлов
Подходит для ювелирных мастерских, производственных центров и магазинов индивидуального изготовления премиум-класса
Примечание: Работает от сети 220 В/50 Гц. Вес станка: 500 кг. Включает защитные двери и систему автоматической смазки.
Доступны дополнительные конфигурации для конкретных требований обработки.
Технические параметры:
| № |
Элемент |
Детали |
| 1 |
Редуктор оси B |
Alpha, Германия |
Номинальный крутящий момент 44,6 Нм,
Мгновенный макс. крутящий момент 156 Нм,
Номинальная скорость 43 об/мин, макс. скорость 85 об/мин |
| 2 |
Редуктор оси C |
Япония |
Номинальный крутящий момент 6,4 Нм,
Мгновенный макс. крутящий момент 22,3 Нм,
Номинальная скорость 300 об/мин, макс. скорость 600 об/мин |
| 3 |
Компоненты трансмиссии |
Rexroth, Германия |
Повторяемость: +/-0,005 мм |
| 4 |
Управление |
Система SYNTEC |
10,4-дюймовый сенсорный экран |
| 5 |
Серводвигатель |
|
400 Вт / 200 Вт |
| 6 |
Шпиндель |
электрический |
2,5 кВт, макс. скорость 60000 об/мин
водяное охлаждение с сигнализацией потока |
| 7 |
Магазин инструментов |
сервопривод |
До 12 инструментов |
| 8 |
Держатель инструмента |
|
ISO 10 |
| 9 |
Цанговый патрон |
|
ER-11 |
| 10 |
Смазка |
|
Автоматическая смазка по времени |
| 11 |
Плоскостность обработки |
|
+/-0,005 мм |
| 12 |
Ход по оси X |
|
220 мм |
| 13 |
Ход по оси Y |
|
105 мм |
| 14 |
Ход по оси Z |
|
115 мм |
| 15 |
Вес корпуса |
|
0,5 тонны |
| 16 |
Передняя дверь |
|
одностворчатая дверь |
| 17 |
Размеры (мм) |
основной корпус |
620 ширина * 740 глубина * 1520 высота |
| 18 |
Требования к питанию |
|
220 В / 50 Гц |
Сопутствующие файлы:
Инструкция по установке
Каталог сопутствующих товаров
Поддержка и услуги:
Техническая поддержка
Установка
Обучение
Техническое обслуживание
Устранение неполадок
Обновление программного обеспечения
Упаковка и доставка:
Фитосанитарный деревянный ящик морем или воздухом
FAQ:
В: Вы дилер или производитель?
О: Мы, Guanglijin, являемся производителем станков CAD/CAM CNC с более чем 20-летним опытом.
В: Откуда вы?
О: Мы из Шэньчжэня, Китай, одного из самых креативных городов мира.
В: Предоставляете ли вы поддержку или обслуживание за рубежом?
О: Да, у нас есть команда технических специалистов, которая может выезжать за границу для оказания глобальных услуг и поддержки.
В: Есть ли у этой машины какие-либо сертификаты?
О: Наши станки сертифицированы CE.
